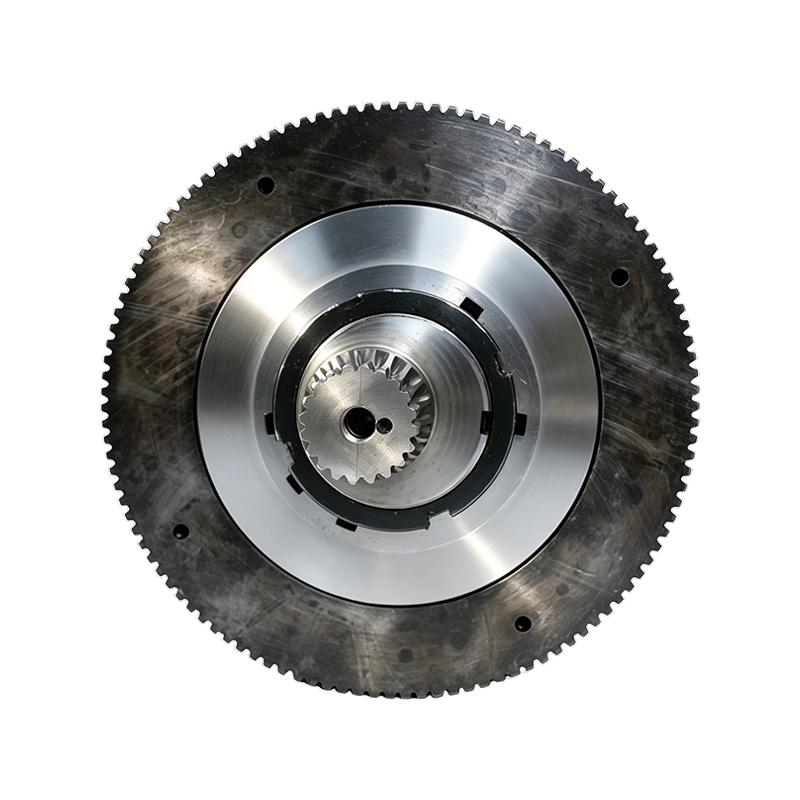

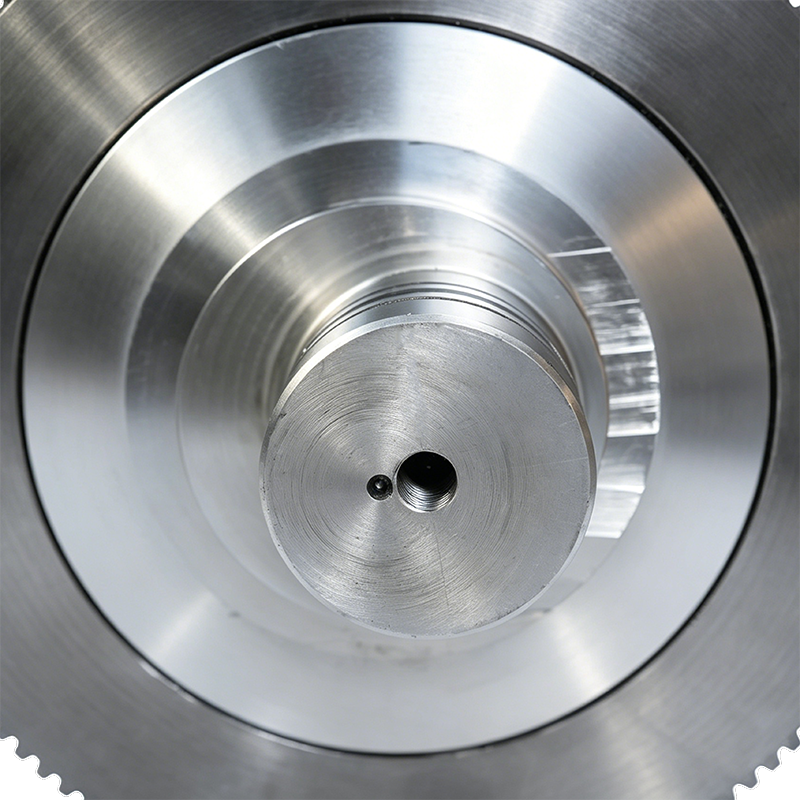

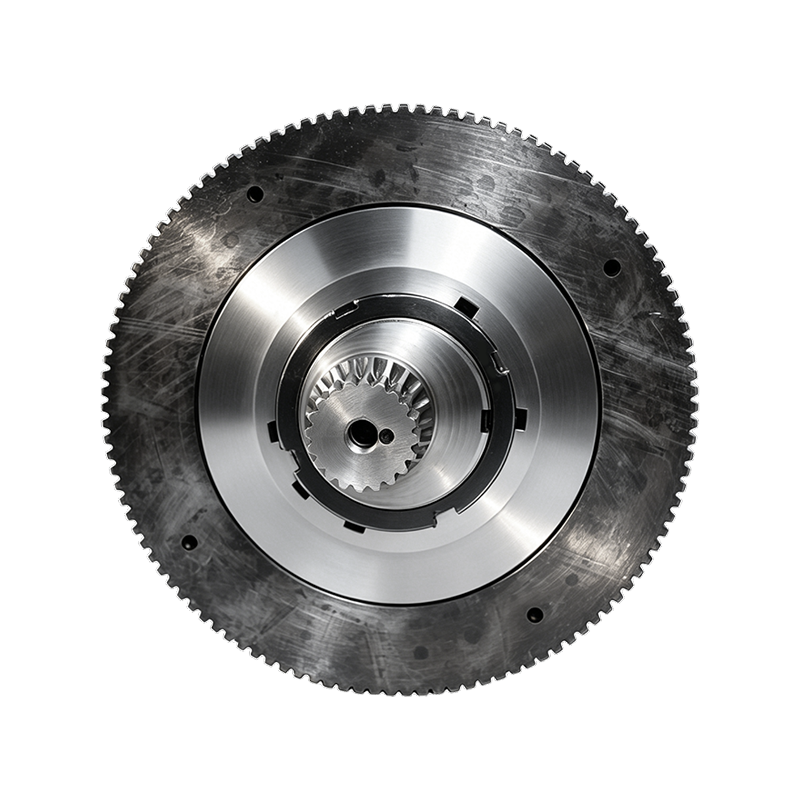

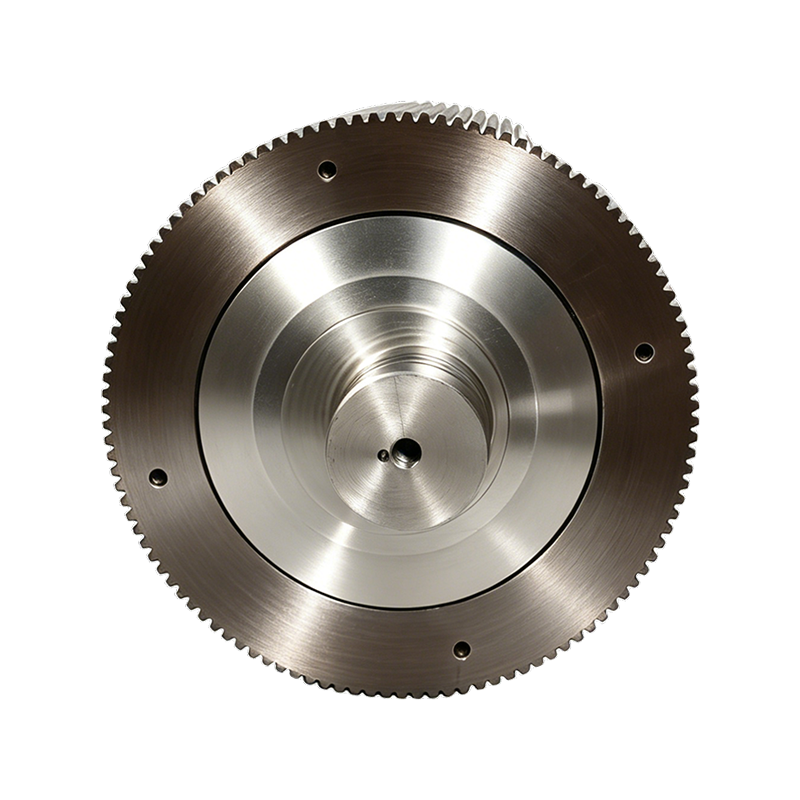

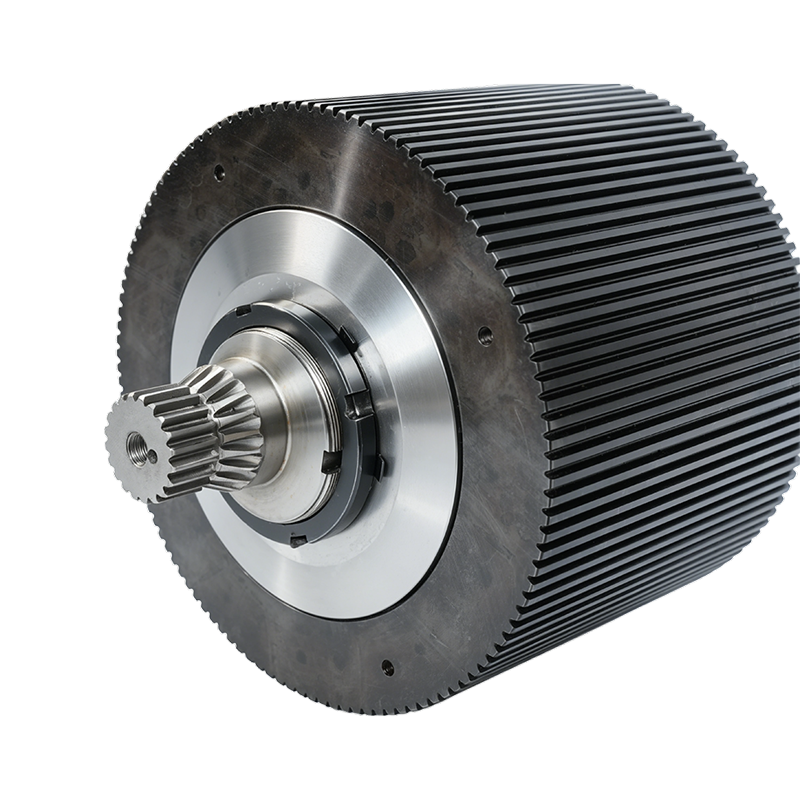

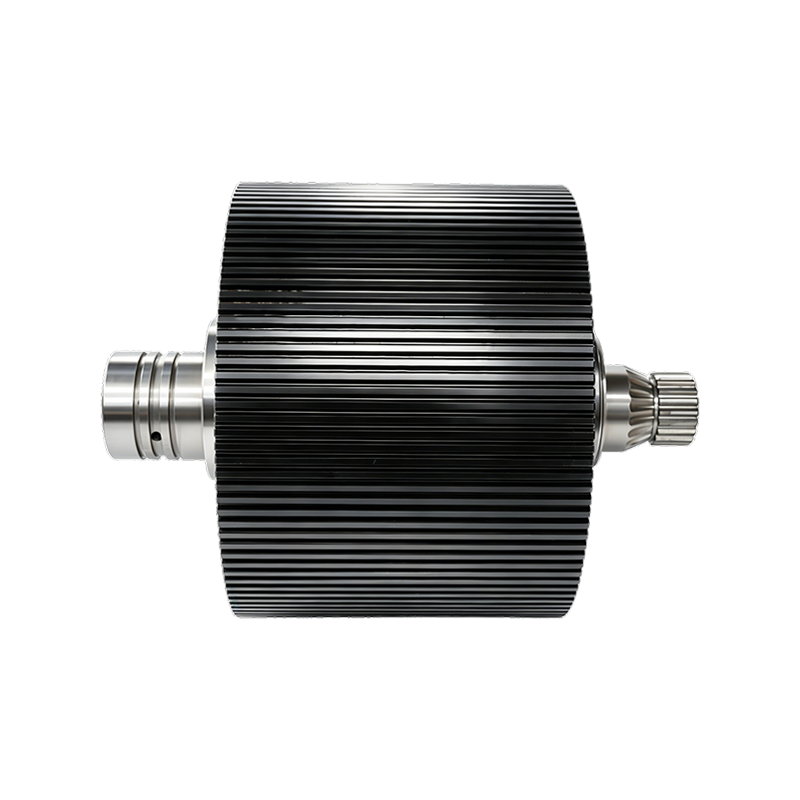

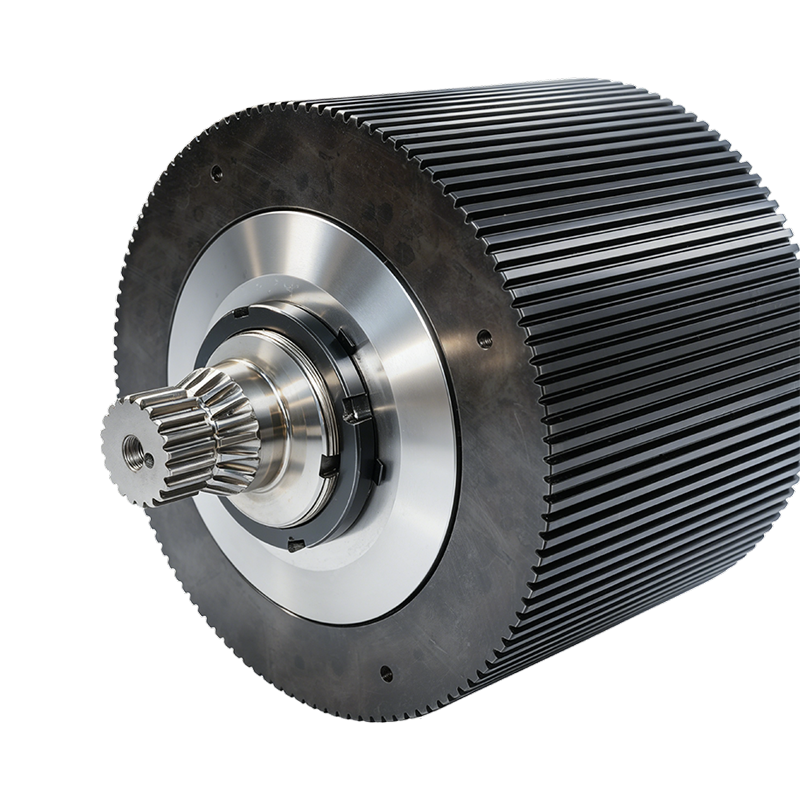

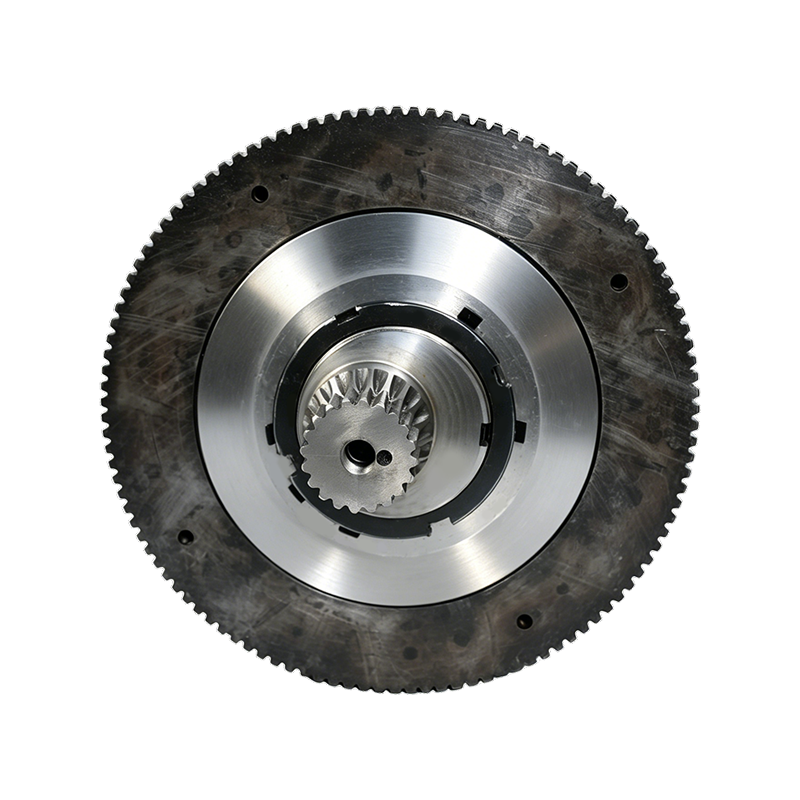

O anel alto das peças sobresselentes do moinho da pelota da produtividade morre conjunto de Shell do rolo

Introdução

O O anel alto das peças sobresselentes do moinho da pelota da produtividade morre conjunto de Shell do rolo é um componente resistente usado em máquinas de pellets de matriz anelar. O conjunto combina um corpo de rolo, rolamentos de precisão, um eixo central e um sistema de vedação para suportar uma pelotização estável sob condições operacionais de alta pressão e alta temperatura.

Ele foi projetado para aplicações como pelotização de combustível de biomassa e produção de ração animal com alto teor de fibras. Ao manter um espaço de trabalho preciso entre o rolo e a matriz do anel, a montagem ajuda a suportar uma densidade consistente de pellets, desempenho de formação e produção.

O que é um conjunto de carcaça de rolo de peletização?

Um conjunto de carcaça de rolo de peletização é um componente completo de rolo de pressão instalado dentro de uma máquina de pelotização de matriz anelar.

Ao contrário de comprar apenas uma carcaça de rolo, um conjunto completo integra vários componentes importantes:

• Concha de rolo
• Rolamentos para serviços pesados
• Eixo central
• Sistema de vedação multicamadas

Ose components work together to transmit pressure, support roller rotation, protect internal bearings, and maintain stable contact between the roller and ring die.

Como funciona um conjunto de rolo de pressão?

Durante a produção de pellets, as matérias-primas entram na área de compressão entre o rolo e a matriz anelar.

O roller assembly rotates while applying pressure to the material. The working surface of the roller shell helps grip the material and guide it toward the ring die holes.

O basic working process includes:

• A matéria-prima entra na câmara de pelotização.
• O pressure roller rotates against the ring die.
• O roller shell grips and compresses the material.
• O material é empurrado para dentro dos orifícios da matriz do anel.
• A pressão contínua forma pelotas densas.
• O finished pellets are discharged from the die.

Manter a folga correta entre o rolo e a matriz do anel é importante para a qualidade estável do pellet e a eficiência da produção.

Quais são os principais componentes do conjunto do rolo?

Concha de rolo

O roller shell is the main working wear component. Its surface geometry directly contacts the raw material and works against the ring die.

Rolamentos para serviços pesados

O assembly uses specialized tapered roller bearings designed to withstand substantial radial and axial loads during pelletizing.

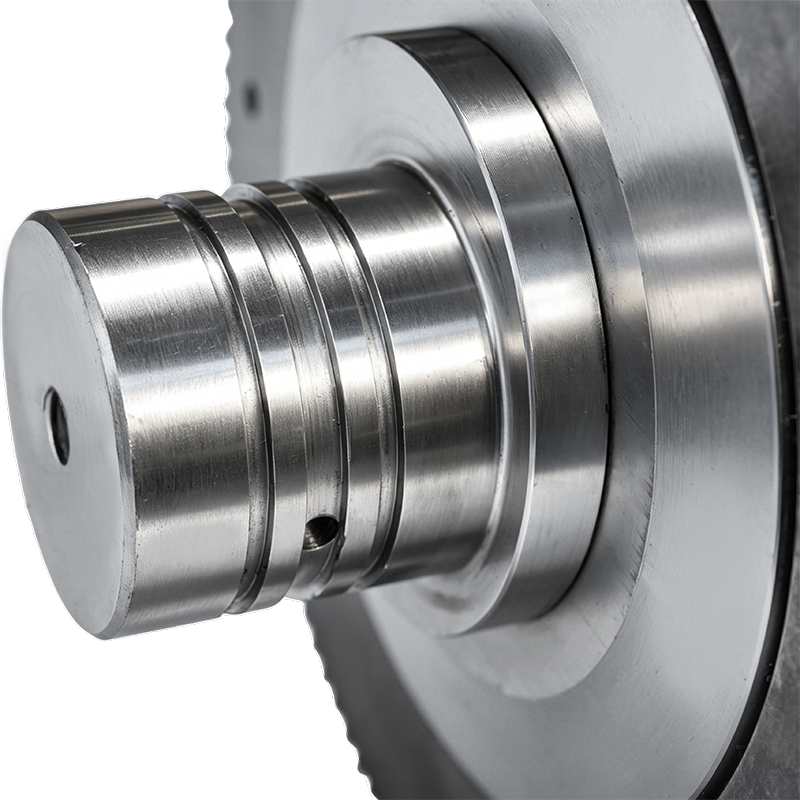

Eixo Central

O central shaft supports the roller assembly and transfers mechanical forces during operation.

Sistema de vedação multicamadas

O sealing structure helps prevent lubricant leakage and keeps fine dust away from the internal bearings. This is particularly important in continuous pellet production environments.

Quais são as vantagens de um conjunto de carcaça de rolo de alta produtividade?

Alta resistência ao desgaste

O roller shell can be manufactured from high-grade alloy steels such as 20CrMnTi ou 40 Cr . Técnicas avançadas de forjamento são usadas para produzir uma estrutura interna densa.

Alta dureza superficial

O roller shell surface undergoes vacuum carburizing and quenching, with a specified surface hardness of CDH 58-62 . Isto destina-se a melhorar a resistência ao desgaste sob condições de pelotização abrasivas.

Aperto de material aprimorado

Diferentes perfis de dentes estão disponíveis, incluindo designs em favo de mel com fendas e covinhas. Ranhuras usinadas com precisão ajudam a melhorar o envolvimento do material e reduzir o deslizamento.

Alta capacidade de carga

Os rolamentos de rolos cônicos para serviço pesado são projetados para lidar com choques radiais e axiais gerados durante o processo de pelotização.

Proteção contra poeira

O multi-layer sealing structure helps keep fine dust away from the bearings while retaining lubricant inside the bearing area.

Vibração reduzida

Cada conjunto passa por testes de equilíbrio dinâmico para reduzir a vibração causada pelo desequilíbrio. Isso também pode ajudar a reduzir o desgaste irregular no eixo principal e na matriz do anel.

Quais materiais são usados ​​para a carcaça do rolo?

O product page specifies high-grade alloy steel materials including:

• 20CrMnTi
• 40Cr

Ose materials are processed using advanced forging techniques before subsequent machining and heat treatment.

Para os compradores, a seleção do material deve ser avaliada juntamente com o tratamento térmico, dureza superficial, condições de trabalho, abrasividade da matéria-prima e requisitos de serviço esperados.

Por que o tratamento térmico é importante?

O tratamento térmico tem influência direta no desempenho do desgaste da carcaça do rolo.

O product uses cementação e têmpera a vácuo , com a superfície do casco do rolo atingindo CDH 58-62 de acordo com as especificações do produto.

Um processo de tratamento térmico adequadamente controlado pode ajudar a fornecer a dureza superficial necessária, ao mesmo tempo em que apoia o desempenho estrutural da carcaça do rolo sob cargas mecânicas repetidas.

Para compradores industriais, é, portanto, útil avaliar o processo completo de fabricação do fornecedor, em vez de selecionar um conjunto de rolos com base apenas no tipo de aço.

Quais são os designs de superfície de rolo disponíveis?

O roller assembly can be supplied with different surface geometries according to application requirements.

Superfície do rolo com fenda

Os designs com fenda fornecem ranhuras que ajudam o rolo a se envolver com as matérias-primas e reduzem o deslizamento do material.

Superfície de favo de mel ondulada

O dimpled or honeycomb configuration provides a different gripping pattern and can be selected according to the pelletizing application.

O appropriate surface design should be determined according to the pellet mill, ring die, raw material characteristics, and existing roller configuration.

Quais aplicações usam conjuntos de rolos de peletização?

Produção de pelotas de combustível de biomassa

O assembly is designed for biomass materials such as wood chips and rice husks, where the roller is exposed to continuous pressure and abrasive conditions.

Produção de pellets de ração animal

Ele pode ser usado para aplicações de alimentação animal com alto teor de fibra que exigem compressão estável e produção contínua de pellets.

Produção de pellets de alto rendimento

O assembly is designed for heavy-duty industrial applications where stable pellet density, forming rates, and hourly production are important.

Como escolher o conjunto correto da carcaça do rolo?

Os compradores devem confirmar o equipamento e as condições de operação antes de comprar.

Informações importantes incluem:

• Modelo de moinho de pelotização
• Especificações da matriz de anel
• Dimensões do conjunto do rolo
• Concha de rolo diameter
• Concha de rolo width
• Configuração do eixo
• Especificações de rolamento
• Requisitos de vedação
• Design de superfície de rolo
• Tipo de matéria-prima
• Capacidade de produção
• Horário de funcionamento
• Quantidade necessária

Fornecer um desenho original, número de peça, fotografias ou especificações de montagem existentes pode ajudar o fabricante a confirmar a compatibilidade.

O que os compradores devem verificar ao substituir um conjunto de rolos?

A substituição do conjunto completo requer mais do que apenas a verificação das dimensões da carcaça do rolo.

Os compradores também devem verificar:

• Condição e especificação do rolamento
• Dimensões do eixo
• Estrutura de vedação
• Concha de rolo surface condition
• Equilíbrio dinâmico
• Folga de trabalho entre o rolo e o anel
• Requisitos de lubrificação
• Compatibilidade geral de montagem

Uma montagem combinada corretamente pode reduzir o risco de desgaste prematuro do rolamento, vibração, desgaste irregular dos rolos e instabilidade da produção.

Como a vida útil do conjunto de rolos pode ser melhorada?

Mantenha o ajuste adequado do rolo e da matriz

O working gap between the roller and ring die should be maintained according to the pellet mill's operating requirements.

Mantenha a lubrificação adequada

Os rolamentos devem receber lubrificação adequada de acordo com as exigências do fabricante do equipamento.

Evite poeira e materiais estranhos

Poeira fina de pelotização e metais estranhos podem afetar negativamente os rolamentos, as vedações, a carcaça do rolo e a matriz do anel.

Monitorar vibração

Vibrações incomuns podem indicar problemas nos rolamentos, desequilíbrio, montagem incorreta ou desgaste irregular.

Inspecione o sistema de vedação

Vedações danificadas podem permitir a entrada de poeira na área do rolamento ou a saída de lubrificante.

Verifique o desgaste da carcaça do rolo

Inspecione regularmente a superfície de trabalho e o perfil do dente para identificar desgaste excessivo antes que afete a produção.

O que os compradores devem considerar ao adquirir um conjunto de rolos?

O preço não deve ser o único fator de compra de peças sobressalentes para peletizadoras industriais.

Os compradores profissionais devem avaliar:

• Concha de rolo material
• Dureza superficial
• Tratamento térmico
• Perfil do dente
• Qualidade do rolamento
• Precisão do eixo
• Estrutura de vedação
• Balanceamento dinâmico
• Precisão dimensional
• Compatibilidade de montagem
• Inspeção de qualidade
• Capacidade OEM
• Capacidade de produção
• Capacidade de entrega
• Suporte técnico

Para instalações de produção contínua, custo total de propriedade pode ser mais importante do que o preço de compra inicial.

Conjunto de rolo de pressão OEM e personalizado

Diferentes peletizadoras podem usar diferentes dimensões de rolos, configurações de rolamentos, especificações de eixo e estruturas de vedação.

fornece soluções personalizadas de montagem de rolos de pressão de acordo com as especificações do equipamento do cliente e requisitos técnicos.

O company focuses on the R&D and manufacturing of ring dies, rollers, and related pellet mill components. Its production process covers raw materials, forging, finishing, and heat treatment, with products exported to multiple international markets.

Perguntas frequentes sobre o conjunto de casca do rolo do moinho de pelotização de alta produtividade

O que é um conjunto de carcaça de rolo de peletização?

Um conjunto de carcaça de rolo de pelotização é um componente completo do rolo de pressão que consiste em uma carcaça de rolo, rolamentos, eixo central e sistema de vedação. Ele é instalado em uma peletizadora de matriz anelar.

Qual é a função do conjunto de rolos?

O roller assembly applies pressure to raw materials and helps guide them into the ring die holes for pellet formation while supporting stable roller rotation.

Que materiais estão disponíveis para a carcaça do rolo?

O product page specifies high-grade alloy steel materials including 20CrMnTi e 40Cr .

Qual é a dureza superficial da carcaça do rolo?

O product specifications state that vacuum carburizing and quenching can achieve a surface hardness of CDH 58-62 .

Quais designs de superfície de rolo estão disponíveis?

O product can be supplied with slotted and dimpled honeycomb surface designs to improve material gripping and reduce slipping.

Por que são usados ​​rolamentos de rolos cônicos?

Os rolamentos de rolos cônicos para serviço pesado são projetados para lidar com cargas radiais e axiais substanciais e choques gerados durante a pelotização.

Por que o sistema de vedação é importante?

O multi-layer sealing structure helps prevent lubricant leakage and keeps fine pelletizing dust away from the bearings.

Como o balanceamento dinâmico beneficia o conjunto de rolos?

O teste de equilíbrio dinâmico ajuda a reduzir a vibração causada pelo desequilíbrio e pode ajudar a proteger o eixo principal e a matriz do anel contra desgaste irregular.

Quais materiais a montagem do rolo pode processar?

O product is designed for pelletizing applications involving biomass fuels such as wood chips and rice husks, as well as high-fiber animal feed.

Você pode fabricar conjuntos de rolos personalizados?

Sim. Conjuntos de rolos personalizados podem ser produzidos de acordo com especificações, dimensões, desenhos e requisitos de aplicação do equipamento do cliente.

Que informações devo fornecer para uma cotação?

Os compradores devem fornecer o modelo da peletizadora, dimensões do conjunto do rolo, especificações da carcaça do rolo, informações sobre eixo e rolamento, design de superfície, quantidade necessária e outros desenhos técnicos ou fotografias disponíveis.

Por que escolher Anhui Jindingsheng Machinery Co., Ltd.?

é especializada em P&D e fabricação de matrizes de anel para pelotizadoras, rolos e componentes granuladores relacionados. A empresa possui instalações de 14.509 metros quadrados e 97 funcionários e controla as principais etapas de produção, desde matérias-primas até forjamento, acabamento e tratamento térmico. Seus produtos são exportados para diversos mercados internacionais.

Conclusão

O O anel alto das peças sobresselentes do moinho da pelota da produtividade morre conjunto de Shell do rolo é uma solução completa de rolos para serviço pesado projetada para pelotização contínua de matrizes de anel. Seu corpo de rolo de liga de aço, superfície de trabalho endurecida, rolamentos cônicos para serviços pesados, sistema de vedação multicamadas e balanceamento dinâmico trabalham juntos para suportar uma operação estável.

Para os compradores, os principais fatores de compra incluem material do casco do rolo, dureza superficial, capacidade de carga, desempenho de vedação, equilíbrio dinâmico, compatibilidade de equipamentos e qualidade geral de fabricação .

A escolha de um conjunto completo e adequado pode ajudar as usinas de pelotização a manter a produção estável, reduzir o desgaste prematuro dos componentes e melhorar o gerenciamento de peças sobressalentes a longo prazo.

Concha de rolo Assembly Specification Reference

Para cotações detalhadas e suporte OEM, entre em contato com Anhui Jindingsheng Machinery Co., Ltd.
