Por que o conjunto do rolo de pressão merece muita atenção
Duas linhas de pellets funcionam lado a lado com a mesma matriz de anel e a mesma matéria-prima. Continua-se produzindo pellets densos e uniformes por semanas; o outro começa a produzir mais finos, vibrar e extrair corrente irregular. Quando a segunda linha é aberta, o culpado usual é o conjunto do rolo de pressão: uma carcaça desgastada, um rolamento solto ou uma vedação com falha que deixou poeira entrar na graxa.
A versão resumida é que o conjunto de rolo de pressão recebe mais carga e abrasão do que qualquer outra peça na câmara de prensagem. Ele decide quão uniformemente o leito de material é comprimido e quanto tempo dura a matriz do anel. Tratá-lo como um componente de precisão em vez de uma peça sobressalente genérica é a maneira mais rápida de reduzir paradas não programadas.
Um esclarecimento antes de prosseguir. O termo conjunto de rolo de pressão também aparece em máquinas de conversão e revestimento alimentadas por bobina, onde geralmente significa um rolo de corte ou alimentação. Este artigo segue o significado da indústria de granulação: a unidade de rolo que pressiona ração, biomassa ou fertilizante através dos orifícios de uma matriz circular.
O que um conjunto de rolo de pressão faz em uma pelotizadora
Em uma peletizadora típica de matriz anelar, a matriz gira em torno dos rolos. Cada conjunto de rolo de pressão fica em um eixo excêntrico e um sistema hidráulico, pneumático ou mecânico empurra o rolo para fora contra a superfície interna da matriz. O atrito entre a matriz, o material e a carcaça gira o rolo, o material é espremido nos orifícios da matriz e uma faca estacionária corta os pellets à medida que eles emergem.
O ponto chave é que toda a força de pressão da máquina passe por esta montagem. É por isso que o estado da montagem altera o pellet quase imediatamente.
A carcaça do rolo é a superfície de trabalho
A casca é a camada externa removível que entra em contato com o leito de material. Absorve o desgaste abrasivo da matéria-prima, a fadiga de cada rotação e o calor da compressão contínua. Seu diâmetro externo e largura correspondem à matriz do anel e sua dureza superficial é o principal fator na vida útil.
Rolamentos, vedações e eixo excêntrico realizam o trabalho restante
Atrás da carcaça, os rolamentos de rolos suportam a carga radial, as vedações mantêm finos e umidade longe do rolamento e o eixo excêntrico permite que a posição do rolo seja ajustada em relação à matriz. Uma falha em qualquer uma dessas peças é difícil de ver do lado de fora, mas reduz a vida útil de todo o conjunto, enquanto a carcaça ainda parece aceitável.

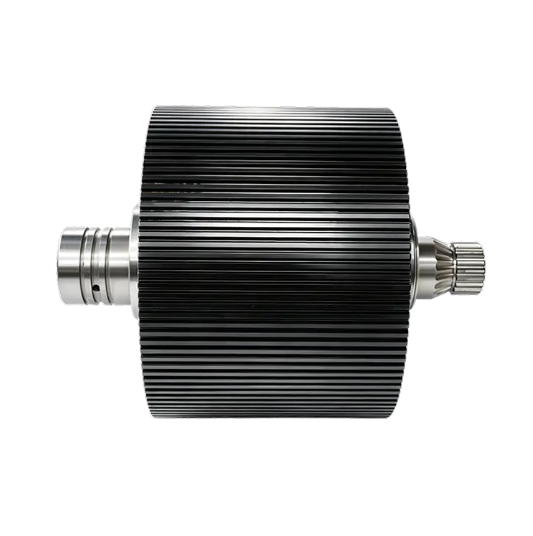

Principais componentes de um conjunto de rolo de pressão
Uma unidade típica consiste no corpo do rolo, um ou dois rolamentos, eixo excêntrico, retentores de óleo e ferragens de retenção. Cada componente tem uma função definida e cada um falha de uma maneira diferente. Compará-los lado a lado facilita a inspeção de rotina.
| Componente | Função primária | Falha mais comum |
|---|---|---|
| Concha de rolo | Comprime o leito de material contra a matriz do anel | Desgaste plano, desgaste escalonado, fissuras superficiais |
| Rolamentos de rolos | Carregue a carga radial enquanto a carcaça gira | Superaquecimento, corrosão, lascamento |
| Eixo excêntrico | Suporta a montagem e ajusta a folga entre o rolo e a matriz | Fadiga, flexão, rasgos de chaveta danificados |
| Selos de óleo | Mantenha a graxa e bloqueie a poeira e a umidade | Vazamento, lábios rasgados, contaminação |
| Fixadores e espaçadores | Mantenha a pré-carga do rolamento e a folga de funcionamento | Afrouxamento, corrosão |
Sinais de falha no conjunto do rolo de pressão
Os primeiros avisos aparecem em dois locais ao mesmo tempo: no pellet e na máquina. Se a densidade do pellet ficar irregular, os finos aumentarem e o moinho vibrar ou consumir corrente irregular, inspecione o conjunto do rolo antes de culpar a matriz do anel.
- Dureza irregular dos pellets ou uma proporção crescente de finos
- Vibração ou batida na câmara de prensagem
- Um padrão de desgaste plano ou escalonado na carcaça do rolo
- Carcaça do rolamento que fica quente ao toque
- Graxa escurecida ou graxa contendo partículas metálicas
O desgaste da casca aparece primeiro na qualidade do pellet
O desgaste da casca raramente é uniforme. Uma carcaça que perdeu seu perfil original não consegue comprimir o material uniformemente, então a pressão cai onde o desgaste é mais profundo e a densidade do pellet segue. Uma vez que o desgaste atinge a camada endurecida, operá-la por mais tempo apenas desperdiça energia e corre o risco de danificar a matriz.
Falha no rolamento e na vedação termina em um conjunto emperrado
Quando uma vedação falha, os finos se misturam com a graxa e agem como uma pasta abrasiva dentro do rolamento. O calor aparece primeiro, depois o ruído, depois a folga e, em seguida, um rolamento emperrado ou girado que destrói o eixo excêntrico. Nessa fase, substituir apenas a carcaça faz pouco sentido porque as peças de suporte já estão danificadas.
O que verificar antes de comprar um substituto
Comparado com a matriz de anel, um conjunto de rolo de pressão é uma aquisição menor, mas tem uma influência enorme no tempo de atividade e na consistência do pellet. As seguintes verificações aplicam-se igualmente às linhas de ração, biomassa e fertilizantes.
Comece com a máquina e não com o catálogo. Use o número de peça do fabricante do moinho ou meça a largura do rolo, o diâmetro externo e a geometria do eixo. A montagem deve ser adequada ao diâmetro interno do anel e à faixa de ajuste do sistema excêntrico.
Então questione o material e o tratamento térmico. Boas carcaças são ligas de aço, totalmente endurecidas ou endurecidas até aproximadamente 58 a 62 HRC . Uma casca mais macia desgasta-se rapidamente; uma casca muito dura corre o risco de rachar sob cargas de choque.
Verifique também o pacote do rolamento: tipo e número do rolamento, método de pré-carga e especificação da graxa. Um rolamento que simplesmente se ajusta, mas tem uma classificação inferior, falhará no início da produção contínua.
Confirme as dimensões e tolerâncias críticas. O diâmetro externo do casco do rolo influencia a folga entre o rolo e a matriz e o desvio afeta a compressão uniforme. Solicite valores medidos em vez de números de catálogo.
Por fim, observe o controle de processo do fornecedor. Resultados consistentes vêm de matéria-prima controlada, forjamento, tratamento térmico e usinagem final. É mais fácil confiar em um fornecedor que gerencia toda a cadeia do que aquele que apenas monta peças compradas.
- Largura do rolo, diâmetro externo e ajuste do eixo
- Grau do material e faixa de dureza, normalmente de 58 a 62 HRC
- Tipo de rolamento, número, pré-carga e graxa
- Redondeza, excentricidade e acabamento superficial
- Controle de processo desde a matéria-prima até a usinagem final
Substituição em nível de montagem versus apenas shell
A substituição do conjunto completo traz rolamentos pré-carregados, vedações corretamente posicionadas e uma superfície de trabalho nova de uma só vez. Também elimina o risco de que o desgaste oculto no rolamento ou no eixo reduza a vida útil de um novo casquilho. O tempo de inatividade planejado torna-se mais fácil de prever porque uma parada finaliza o trabalho.
Comprar apenas a carcaça faz sentido quando o eixo existente foi verificado, a folga do rolamento ainda está dentro das especificações e a unidade antiga não mostrou sinais de calor ou contaminação. Na produção contínua, a maioria das equipes escolhe a montagem completa de qualquer maneira, porque a diferença de preço é pequena em comparação com uma segunda falha dentro da câmara de prensagem.
Hábitos de manutenção que prolongam a vida útil da montagem
A primeira linha de defesa é a disciplina de lubrificação. Siga o grau e intervalo de graxa do fabricante do moinho; uma regra prática comum em condições de poeira é relubrificar os rolos a cada oito horas de operação. Não prolongue o intervalo só porque a máquina parece silenciosa.
Verifique a folga do rolamento e a temperatura do alojamento durante a inspeção diária. A detecção precoce da folga evita que o rolamento gire no eixo, que é um dos modos de falha mais caros na zona de prensagem. Se o moinho usar mais de um rolo, gire os conjuntos para que o desgaste permaneça equilibrado e a matriz do anel mantenha uma carga uniforme.
Faça com que cada matriz de anel mude um ponto de inspeção. Uma parada planejada é o momento mais barato para medir o diâmetro do casco, inspecionar vedações e renovar a graxa.
O resultado final
O conjunto do rolo de pressão está no centro do trabalho mais exigente de uma peletizadora. Seu trabalho é simples, mas sua construção, desgaste e substituição têm um efeito enorme no tempo de atividade e na qualidade do pellet. Inspecione a carcaça e ouça o rolamento, substitua o conjunto como um sistema compatível, em vez de um punhado de peças que se encaixam, e mantenha a lubrificação dentro do cronograma. Esses três hábitos retornarão mais tempo de atividade do que quase qualquer outra rotina de manutenção na fábrica.
